Снимки опубликовала компания Lumafield, производящая томографы. Фотографии сделаны с использованием профессионального рентген-сканера Neptune industrial X-ray CT.
Смотрите также Новый Apple Pencil получает USB-C и значительно более низкую цену
Почему так дорого
Кабель Apple Thunderbolt 4 (USB-C) Pro – это универсальный разъем, удовлетворяющий широкий спектр потребностей в передаче данных и зарядке. Он поддерживает передачу данных через интерфейс Thunderbolt 3, Thunderbolt 4 и USB 4 со скоростью до 40 гигабит в секунду. Он также получил видеовыход DisplayPort (HBR3) и может заряжать устройства мощностью до 100 ватт, что с легкостью превышает большинство требований к передаче данных и питанию.
Этот кабель продается в США за 129 долларов, и судя по конструкции, столь высокая цена вполне обоснована.
- Корпус, где размещен разъем, выполнен из пластика, но внутри экранирован сталью (скреплен с корпусом коннектора), чтобы избежать наводок на электронные компоненты.
- 24 параллельно идущих от разъема Type-C контакты припаяны к 10-слойной логической плате, все они задействованы в работе кабеля.
- Присутствует также цельный компенсатор натяжения, обжатый из восьми разных направлений, защищающий всю нижнюю часть узла.
Рентгеновский снимок кабеля Apple / Фото Lumafield
Кабель содержит три вида проводов, каждый со своим предназначением. Например, экранированные жилы отвечают за высокоскоростную передачу данных, а неэкранированные — за питание и обмен данными по низкоскоростному стандарту USB 2.0. На выходе из корпуса провода обжаты в нескольких направлениях, а логическая плата защищена от скачка напряжения с помощью предохранителя.
Экранированные и неэкранированные провода внутри шнура Thunderbolt / Фото Lumafield
Это далеко не единственное преимущество этого кабеля. Компания отметила также разнообразные предохранители и другие мелкие детали, которые делают Thunderbolt "максимально эффективным почти в каждой точке". Сотрудники Lumafield были поражены увиденным и назвали этот кабель потрясающим образцом точной инженерии.
Корпус из нержавеющей стали и компенсатор натяжения на головке разъема Thunderbolt / Фото Lumafield

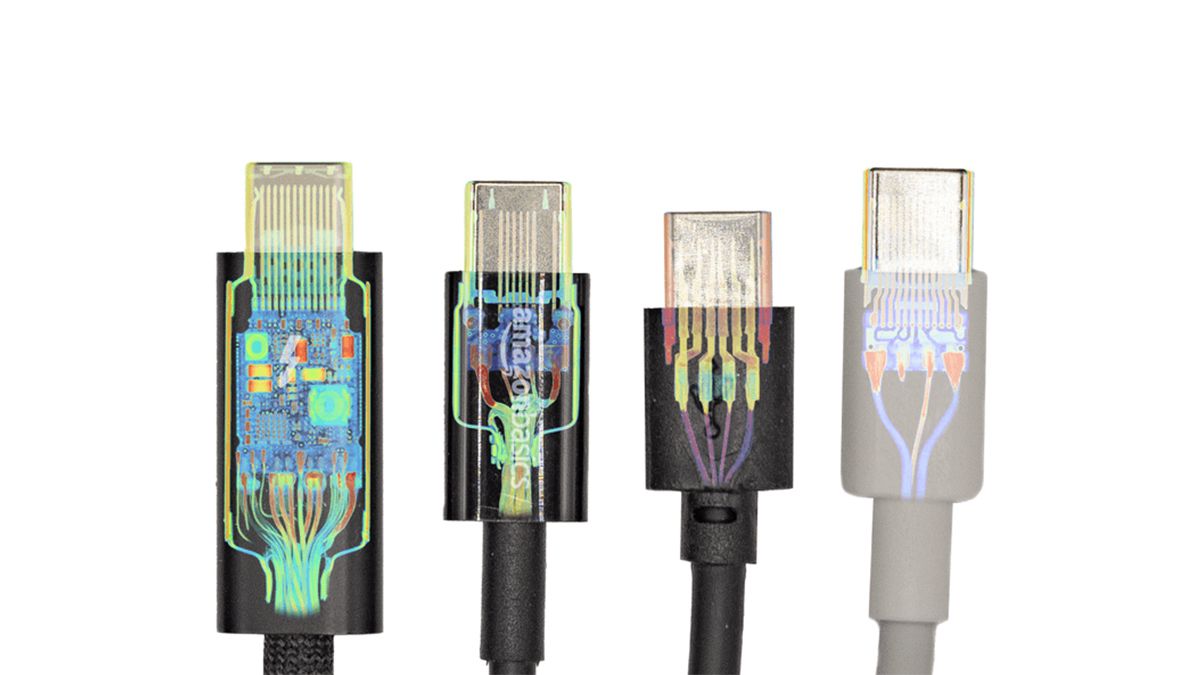

Авторы сравнили кабель от Apple с дешевыми аналогами:
- Кабель Amazon Basics USB-C стоит в десять раз дешевле, и его конструкция намного проще: лишь 12 контактов, пересекающих друг друга, заземленный экран внутри корпуса и небольшая микросхема для управления питанием и передачей данных.
- Кабель NiceTQ USB-C за 5,5 доллара оказался еще примитивнее. У него нет экранирования и заземления, корпус держится за проволоку с помощью резинового уплотнителя. В разъеме Type-C восемь контактов, но к кабелю подключены только четыре из них, резервное подключение на случай разрыва проводов не предусмотрено. Логическая плата отсутствует, а это означает, что кабель соединяет два устройства напрямую, не обеспечивая полноценную защиту от перегрузки.
