Знімки опублікувала компанія Lumafield, яка виготовляє томографи. Фотографії зроблені з використанням професійного рентген-сканера Neptune industrial X-ray CT.
Дивіться також Новий Apple Pencil отримує USB-C та значно нижчу ціну
Чому так дорого
Кабель Apple Thunderbolt 4 (USB-C) Pro – це універсальний роз'єм, що задовольняє широкий спектр потреб у передачі даних і зарядці. Він підтримує передачу даних через інтерфейси Thunderbolt 3, Thunderbolt 4 і USB 4 зі швидкістю до 40 гігабітів за секунду. Він також має відеовихід DisplayPort (HBR3) і може заряджати пристрої потужністю до 100 ватів, що з легкістю перевищує більшість вимог до передачі даних та живлення.
Цей кабель продається в США за 129 доларів, і судячи з конструкції, така висока ціна цілком обґрунтована.
- Корпус, де розміщений роз'єм, виконаний із пластику, але всередині екранований сталлю (скріплений з корпусом конектора), щоб уникнути наведень на електронні компоненти.
- 24 контакти, що паралельно йдуть від роз'єму Type-C, припаяні до 10-шарової логічної плати, всі вони задіяні в роботі кабелю.
- Присутній також цілісний компенсатор натягу, обтиснутий з восьми різних напрямків, який захищає всю нижню частину вузла.

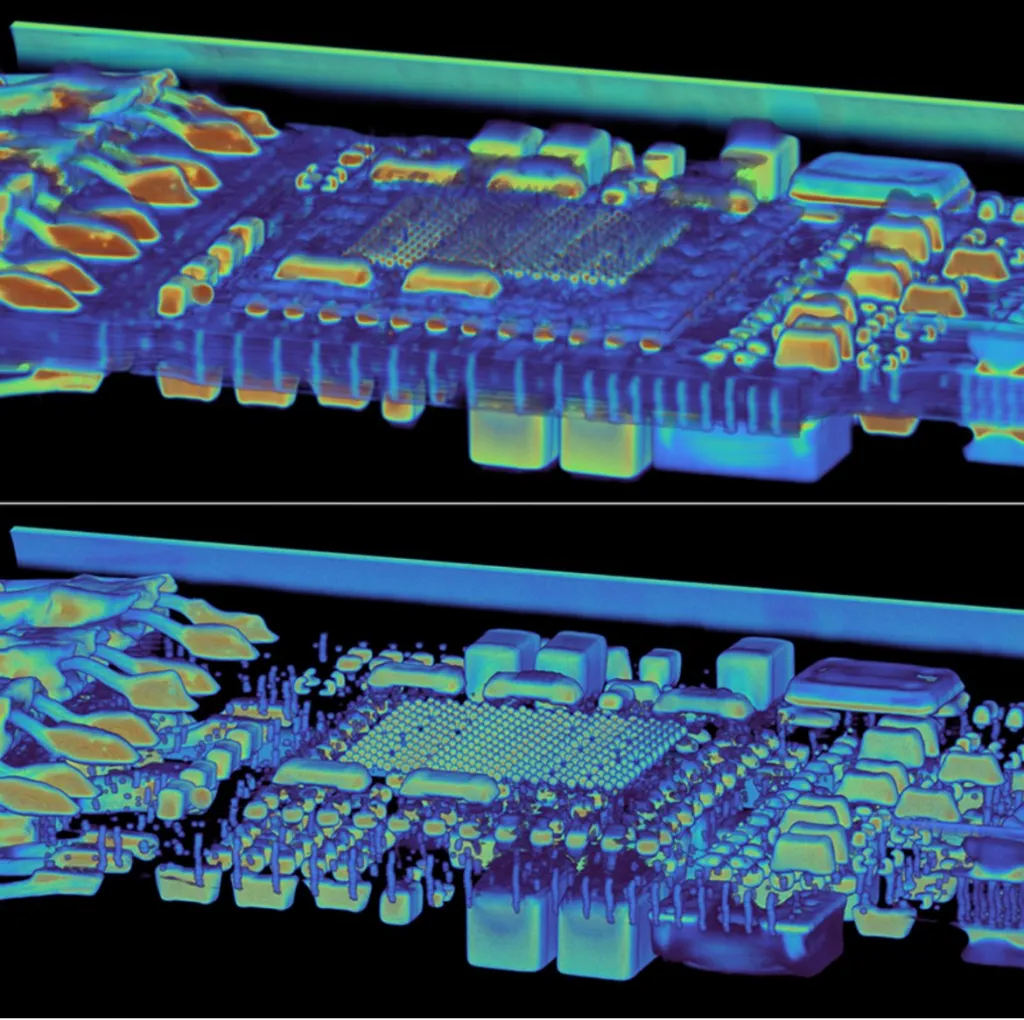

Рентгенівський знімок кабеля Apple / Фото Lumafield
Кабель містить три види дротів, кожен зі своїм призначенням. Наприклад, екрановані жили відповідають за високошвидкісну передачу даних, а неекрановані — за живлення й обмін даними за низькошвидкісним стандартом USB 2.0. На виході з корпусу дроти обтиснуті в декількох напрямках, а логічна плата захищена від стрибка напруги за допомогою запобіжника.

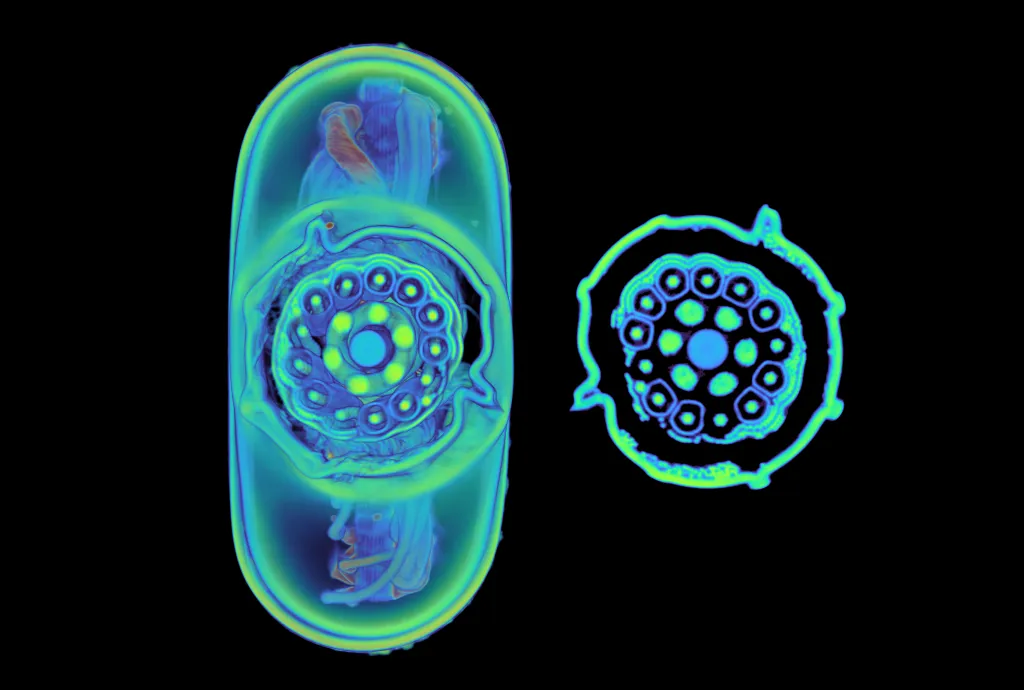

Екрановані та неекрановані дроти всередині шнура Thunderbolt / Фото Lumafield
Це далеко не єдина перевага цього кабелю. Компанія відзначила також різноманітні запобіжники та інші дрібні деталі, які роблять Thunderbolt "максимально ефективним майже в кожній точці". Співробітники Lumafield були вражені побаченим і назвали цей кабель приголомшливим зразком точної інженерії.

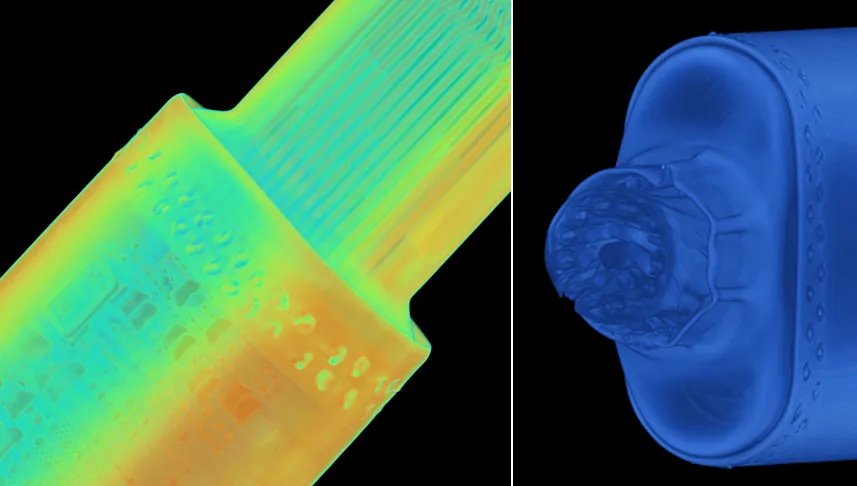

Корпус з нержавіючої сталі та компенсатор натягу на голівці роз'єму Thunderbolt / Фото Lumafield

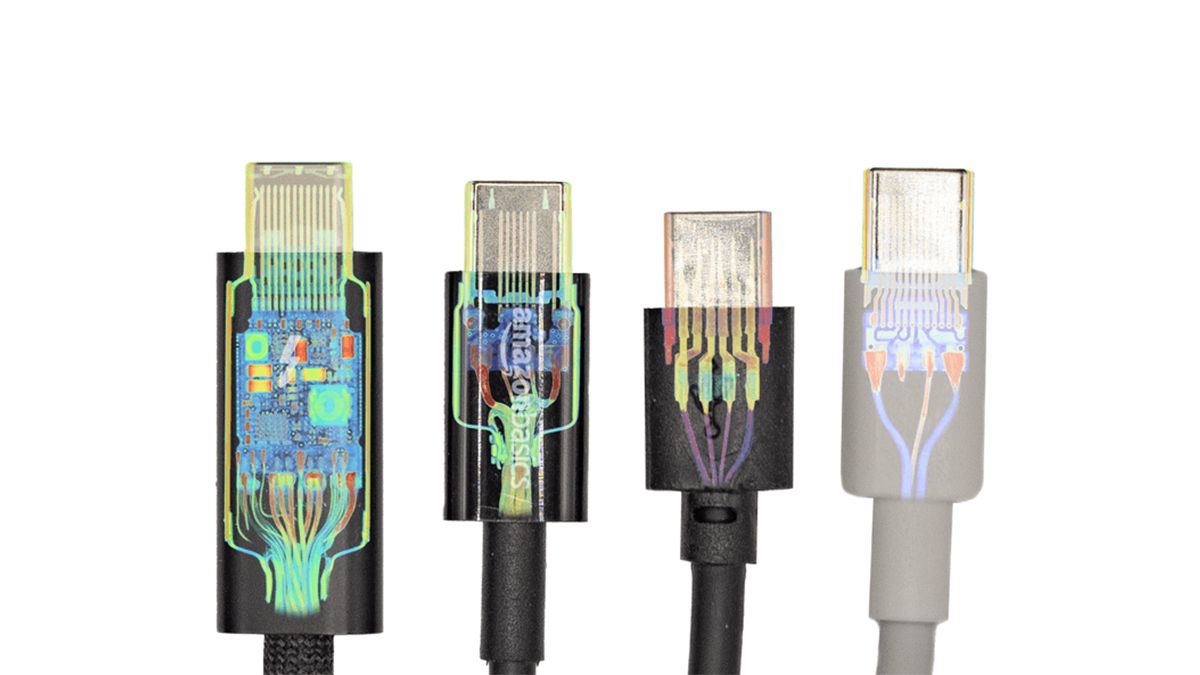

Автори порівняли кабель від Apple з дешевими аналогами:
- Кабель Amazon Basics USB-C коштує вдесятеро дешевше, і його конструкція набагато простіша: лише 12 контактів, що перетинають один одного, заземлений екран усередині корпусу і невелика мікросхема для управління живленням і передачею даних.
- Кабель NiceTQ USB-C за 5,5 долара виявився ще більш примітивним. У нього немає екранування і заземлення, корпус тримається за дріт за допомогою гумового ущільнювача. У роз'ємі Type-C вісім контактів, але до кабелю під'єднано лише чотири з них, резервне підключення на випадок розриву дротів не передбачено. Логічна плата геть відсутня, а це означає, що кабель з'єднує два пристрої безпосередньо, не забезпечуючи повноцінний захист від перевантаження.
