Навіть якщо монтаж виконуватиме професійний електрик, власнику оселі важливо розуміти базові речі: як працює електрощит, яке обладнання там встановлюється і навіщо воно потрібне. Це допоможе правильно спланувати електромережу, уникнути зайвих витрат і зробити житло безпечним.

Щоб допомогти домовласникам розібратися з основними принципами домашньої електрики та зрозуміти, як правильно спланувати електромережу під час ремонту, 24 Канал звернувся до фахівців компанії Schneider Electric, глобального лідера у сфері енергетичних технологій.

Розглянемо найпоширеніші питання, які виникають на початку ремонту.

Навіщо потрібен електрощит?

Електрощит – це центр керування всією електрикою у вашій квартирі чи будинку.

Його головні завдання:

  • захистити проводку від перевантажень і короткого замикання;
  • захистити побутову техніку (телевізор, холодильник, бойлер, пральну машину тощо);
  • захистити людину від небезпечних ситуацій – ураження струмом або пожежі.

Фактично електрощит – це система безпеки вашої домашньої електромережі. Саме завдяки модульному обладнанню він може швидко реагувати на будь-які аварійні ситуації: від перевантаження розетки до стрибка напруги.

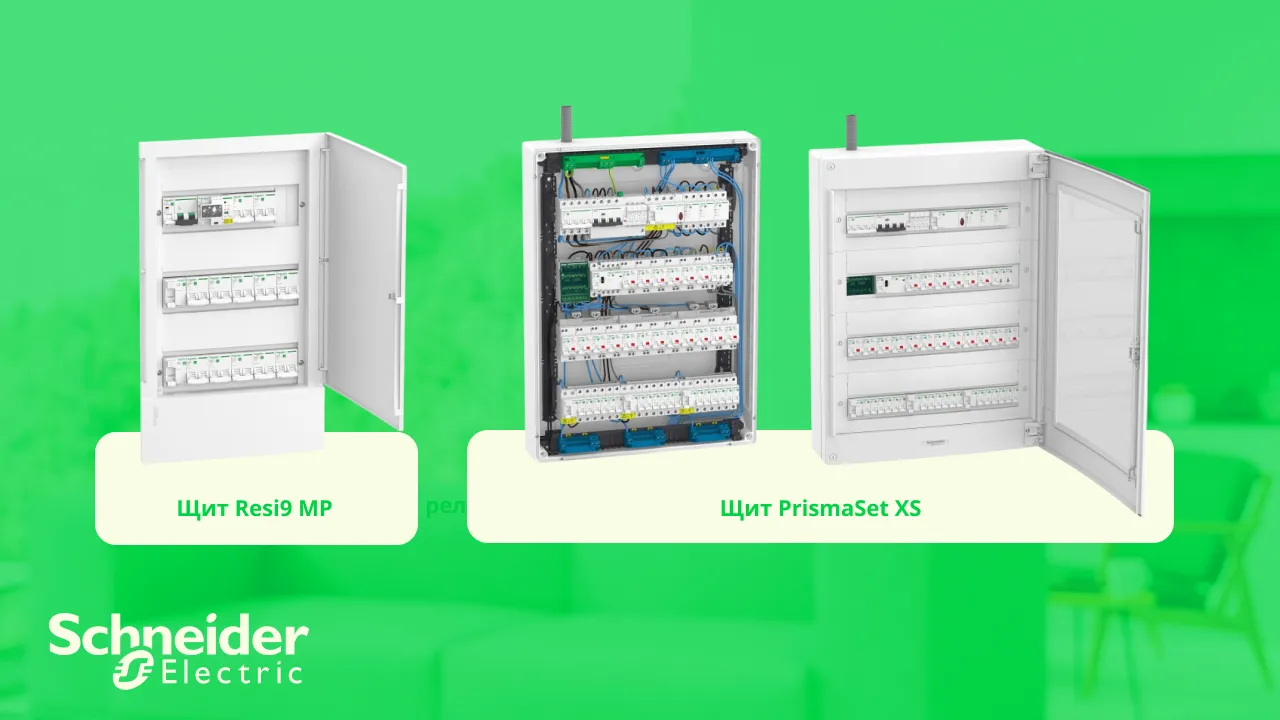

Електрощит – це центр керування всією електрикою / Фото Schneider Electric

Коли встановлювати щит і модульне обладнання?

Роботи з електрики починаються задовго до фінального етапу ремонту.

Зазвичай процес виглядає так:

  1. Планується розташування меблів і техніки.
  2. Визначається кількість і місця для розеток та вимикачів.
  3. Встановлюється щит та прокладається кабель.
  4. Монтується модульне обладнання.

Коли вже зрозуміло, яка техніка буде використовуватись і де вона стоятиме, можна визначити, скільки автоматів та інших модулів потрібно в щиті.

Яке обладнання в щиті є обов’язковим?

Складові, без яких не обійдеться жоден щит, – це реле напруги, автоматичний вимикач, ПЗВ (пристрій захисного відключення) або диференційний автомат.

Реле напруги

Реле напруги захищає техніку від перенапруги або надто низької напруги в мережі.

Наприклад, якщо напруга раптово різко зростає або падає, чутлива техніка може вийти з ладу. У такій ситуації реле автоматично вимикає живлення.

Типовий приклад – стрибок напруги, через який може згоріти холодильник. Такі ситуації особливо часто трапляються під час відключень електроенергії.

Реле не дає цьому статися. У більшості квартир встановлюють одне реле на всю мережу.

Автоматичний вимикач

Автоматичний вимикач – це базовий елемент будь-якого електрощита.

Він захищає мережу від:

  • короткого замикання
  • перевантаження

Наприклад:

  • якщо під час свердління стіни випадково пошкодили кабель; якщо побутовий пристрій має внутрішні пошкодження; якщо кабель пошкодився від зовнішнього впливу;
  • якщо до однієї розетки підключено занадто багато потужних приладів.

У таких випадках автомат відключає живлення, щоб уникнути перегріву проводки або пожежі.

Пристрій захисного відключення (ПЗВ) або диференційний автомат

Це один із найважливіших елементів безпеки, адже його головне завдання – захист людини від ураження струмом.

Іноді може трапитись ситуація, коли металевий корпус техніки опиняється під напругою. Наприклад, якщо пошкодилась ізоляція провідників всередині пральної машини чи мікрохвильової печі.

Якщо людина доторкнеться до такого пристрою, вона може отримати удар струмом.

ПЗВ або диференційний автомат постійно порівнює струм, який заходить у мережу, і той, що виходить з неї. Якщо з’являється навіть невелика різниця між струмом, що надходить в систему і виходить з неї (так званий виток струму), пристрій миттєво вимикає електроживлення.

Саме тому такі пристрої вважаються обов’язковими для сучасних електромереж у житлі.

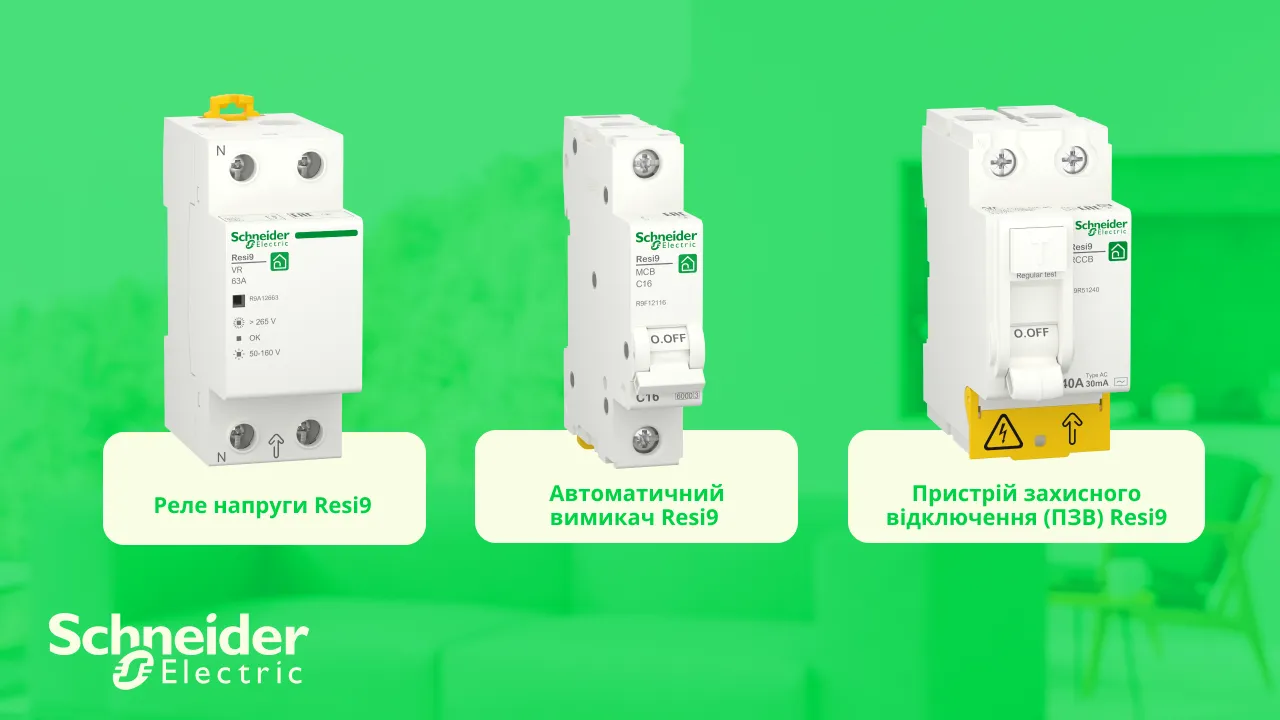

Реле напруги, автоматичний вимикач та ПЗВ / Фото Schneider Electric

ПЗІП – пристрій захисту від імпульсних перенапруг

ПЗІП захищає техніку від різких імпульсних стрибків напруги, які можуть виникати, наприклад, через удар блискавки.

Навіть якщо блискавка вдарить не в сам будинок, а десь поруч, імпульс може пройти через електромережу і пошкодити техніку.

Ймовірність таких ситуацій залежить від регіону – її визначають за спеціальними картами грозової активності. Але навіть якщо такі стрибки трапляються лише один-два рази на рік, вони можуть зберегти техніку на десятки тисяч гривень, зазначають фахівці Schneider Electric.

Вимикач навантаження

Ще один важливий елемент щита – вимикач навантаження.

Його використовують для повного знеструмлення електрощита, наприклад під час технічного обслуговування, ремонту, перевірки мережі.

Часто люди думають, що для цього можна просто вимкнути автомат, але вимикач навантаження спеціально призначений саме для безпечного вмикання та вимикання електроживлення.

Чому не підходить автоматичний вимикач?

Як пояснює спеціаліст Schneider Electric, автоматичний вимикач не розроблений для частих перемикань, а також, відключення автоматичного вимикача під навантаженням, що близьке до його номінального струму, може спричинити надзвичайну ситуацію. Вимикач навантаження має більший ресурс роботи і його внутрішня структура адаптована для частих перемикань мережі.

Додаткове обладнання: комфорт і автоматизація

Окрім базових елементів, електрощит може містити додаткові модулі, які роблять користування електрикою зручнішим і розширюють можливості освітлення.

Імпульсні реле

Імпульсні реле дозволяють керувати одним освітленням з кількох точок.

Наприклад, світло на сходах, у довгому коридорі, у великому будинку.

Підключаємо необхідну кількість кнопок до контакту котушки імпульсного реле, а освітлення підключаємо до спеціального силового контакту, який буде перемикатись з кожним натисненням будь-якої з кнопок, що підключені до реле.

Це дає можливість вмикати і вимикати світло з різних кнопкових вимикачів в різних місцях приміщення. Зникає потреба підключати освітлення до кожного вимикача окремо, оскільки воно буде підключене до імпульсного реле, і всі вимикачі підключаються в одну точку, таким чином, імпульсне реле стає "центром керування" світла нашого будинку.

Контактори

Контактори використовуються для керування потужними електричними навантаженнями – наприклад, великими групами освітлення або електричним обладнанням.

Вони допомагають автоматизувати роботу систем і роблять електромережу більш гнучкою.

Найбільш актуальний приклад – створення системи автоматичного вводу резерву (АВР) на базі двох контакторів. Один контактор живить пристрої від мережі, а інший починає живити ті самі пристрої від генератора / сонячного інвертора / акумуляторної шафи, щойно зникає живлення з мережі. Коли електропостачання відновлюється, система автоматично відмикається від резервного джерела та підключається до основного – без ручного втручання.

Іншим варіантом застосування є майстер-вимикач. Для зручності до одного контактора можна підключити всі пристрої, які небажано залишати під навантаженням, коли вас немає вдома. Керування здійснюється одним перемикачем, розташованим біля виходу з квартири або будинку. Таким чином, якщо ми раптом забули вимкнути світло чи якийсь пристрій, можна централізовано й гарантовано вимкнути все, що підключено до цього контактора.

У комбінації з іншими пристроями керування можна створювати різноманітні системи, що спрощують повсякденне життя: перемикання денного/нічного тарифу, керування зовнішнім освітленням відповідно до часу доби або таймера, а також керування насосами, ролетами, обігрівачами, витяжками тощо.

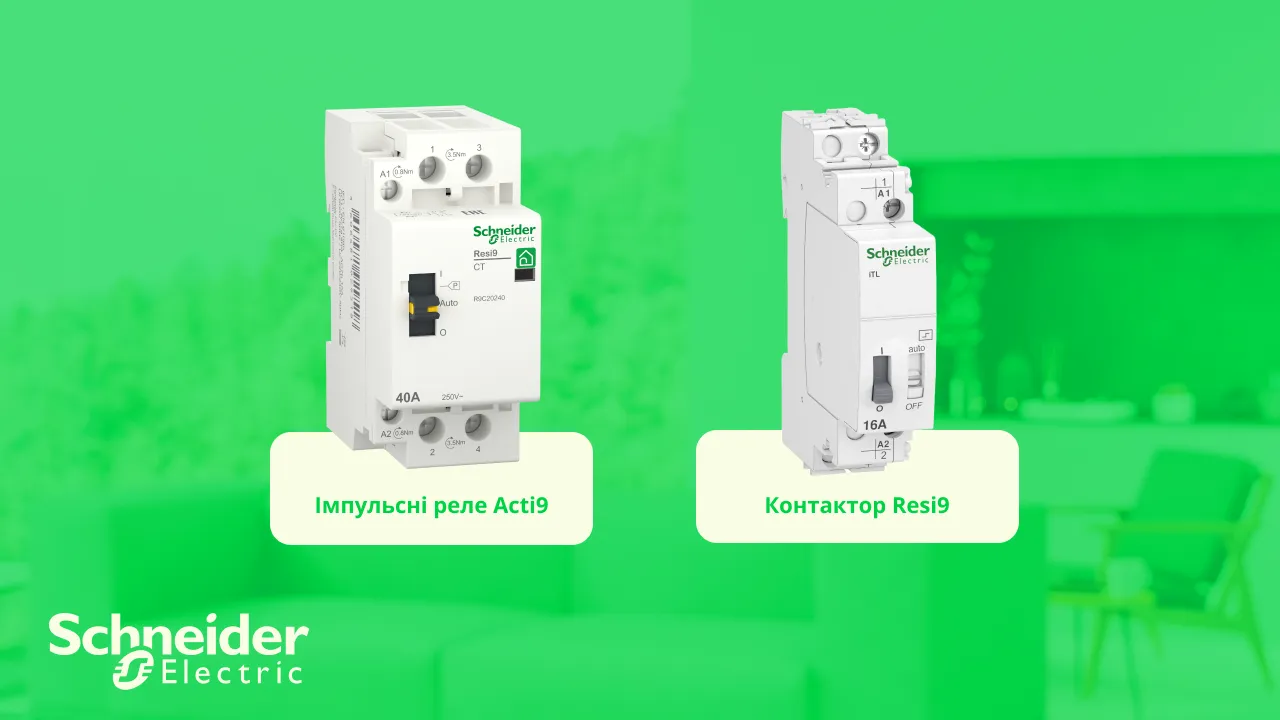

Імпульсні реле та контактор / Фото Schneider Electric

Сутінкові реле та датчики руху

Такі пристрої часто використовують для зовнішнього освітлення.

  • Сутінкове реле реагує на рівень освітленості та автоматично вмикає світло, коли темніє.
  • Датчик руху подає сигнал на освітлення, коли фіксує рух.

Це зручно для подвір’я, під’їздів або прибудинкових територій.

Трансформатор

Трансформатор потрібен, якщо в інтер’єрі використовується LED-стрічка. Він знижує напругу до рівня, необхідного для роботи такого освітлення.

Інші додаткові модулі

У сучасних електрощитах також можуть використовуватись:

  • таймери – забезпечать енергоефективність, вмикаючи/відключаючи навантаження через заданий час
  • димери – для плавного регулювання рівня освітленості
  • терморегулятори – відправлять сигнал на підігрів або охолодження
  • світлова індикація – дозволить візуально побачити, яке джерело активне та наявність напруги в різних точках схеми

Такі пристрої допомагають створювати більш гнучкі сценарії освітлення та автоматизації будинку.

Як спланувати кількість автоматів?

Для правильно планування рекомендуємо розділити всі прилади на декілька категорій:

  1. Освітлення – 1 – 2 автомати на 6 – 10А;
  2. Загальні розетки – 2 – 3 автомати на 10 – 16А;
  3. Потужні прилади (плита, пральна машина, кондиціонер і т.д.) – індивідуально автомати під кожне 10 – 16А.

Коли спрацював автомат, повинно бути зрозуміло, де проблема, при цьому, щоб не вимикалось все одразу.

Звертаємо вашу увагу, що кількість одночасно працюючих пристроїв, які підключені до автоматичного вимикача, не повинна перевищувати максимальну потужність, яку він може через себе пропустити.

Наприклад, не варто допускати, щоб на один автомат 16А були підключені пристрої на більший струм, ніж 16А (~3.6 кВт). В такому випадку варто додати ще один автомат. Подібні питання повинні вирішуватись на етапі проєктування та планування.

Кількість та номінал автоматичних вимикачів залежить від кожного окремого випадку, що необхідно розглядати індивідуально.

Чому важлива якість і сертифікація обладнання?

На ринку можна знайти багато недорогих аналогів модульного обладнання, але різниця між ними та рішеннями від відомих виробників полягає у надійності та відповідності стандартам.

Брендові пристрої:

  • проходять багаторівневе тестування на виробництві;
  • відповідають міжнародним стандартам безпеки;
  • мають гарантовані характеристики спрацювання.

У дешевих аналогів складно бути впевненим, що пристрій спрацює саме тоді, коли це необхідно. А коли мова йде про електробезпеку – це критично важливо, зазначає фахівець Schneider Electric.

Добре спланований електрощит із якісним модульним обладнанням – це основа безпечної та стабільної роботи всієї домашньої електромережі.

Електрофурнітура: розетки та вимикачі

Якщо електрощит відповідає за безпеку всієї мережі, то електрофурнітура – це те, чим ми користуємося щодня.

Як зрозуміти, скільки потрібно розеток?

Фахівці Schneider Electric рекомендують, плануючи електрофурнітуру, заздалегідь продумати розташування кімнат, меблів і техніки – це допоможе зрозуміти, де саме будуть потрібні розетки та вимикачі. Варто також одразу спланувати освітлення: наприклад, керування світлом у спальні з кількох точок і вимикач біля ліжка. Для зручності заряджання гаджетів можна передбачити розетки з USB біля ліжка або робочого столу. Додатковим рішенням може стати майстер-вимикач, який дозволяє одним натисканням вимкнути все освітлення або розетки перед виходом з дому.

Розетки із захистом

Сучасні розетки можуть мати додаткові елементи безпеки:

  • розетки зі шторками – захищають від потрапляння сторонніх предметів і підходять для домівок із дітьми;
  • розетки з кришкою – мають захист від вологи та пилу, тому їх часто встановлюють у ванній або на кухні;
  • розетки з додатковими модулями захисту від перенапруги, які можуть використовуватися для техніки, що постійно підключена до мережі, наприклад холодильника.

Сучасні види розеток

Окрім стандартних електричних, сьогодні використовуються і мультимедійні розетки:

  • USB-А та USB-C розетки для заряджання гаджетів;
  • інтернет-розетки (LAN) для підключення до мережі без видимих кабелів;
  • розетка для оптоволокна, що використовується для підключення оптоволоконного інтернету;
  • HDMI-розетки для підключення телевізора або проектора;
  • аудіорозетки для домашніх аудіосистем.

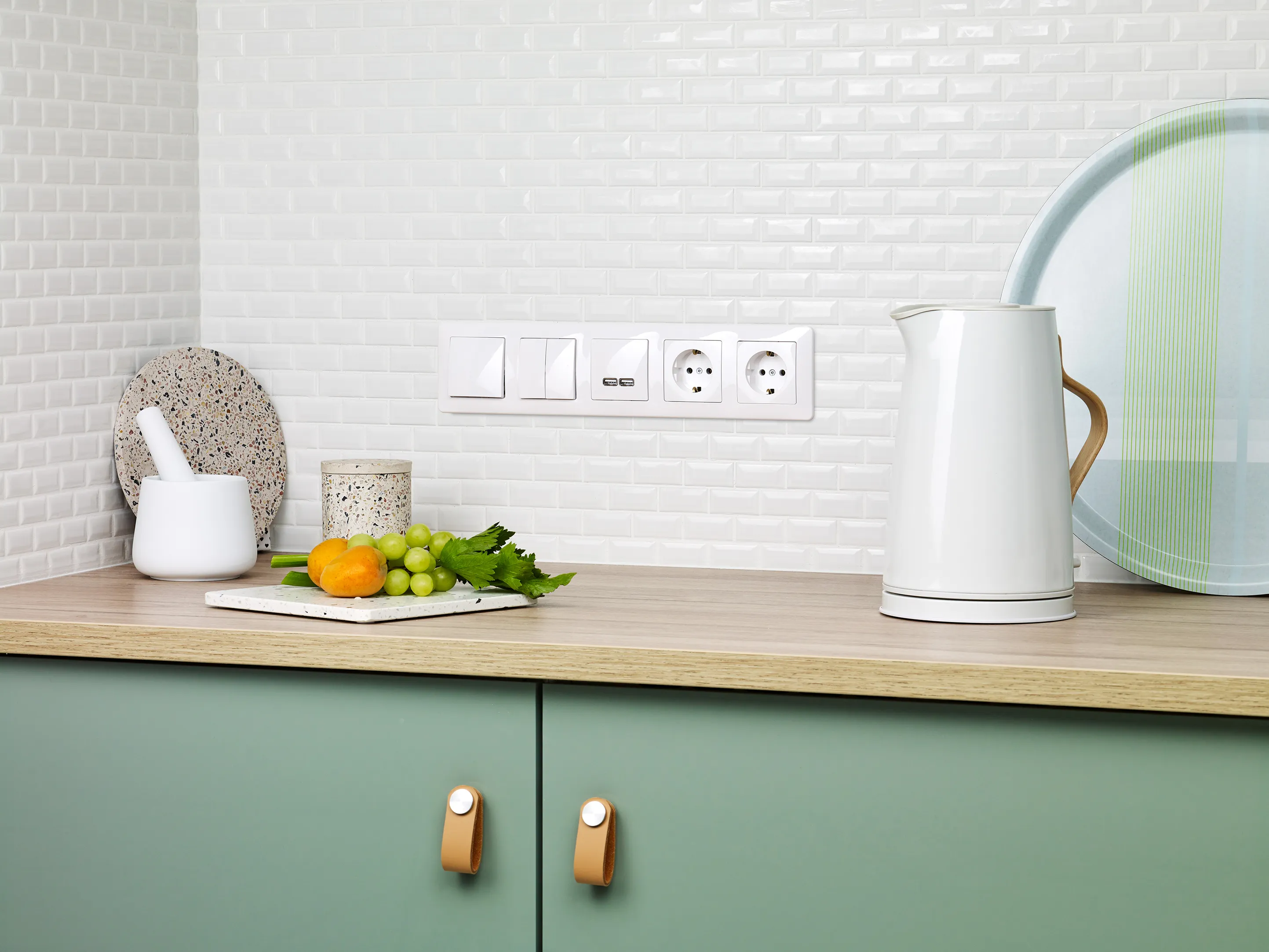

Про розміщення розеток варто подумати заздалегідь / Фото Schneider Electric

Які бувають вимикачі?

Окрім звичайних вимикачів, сучасна електрофурнітура дозволяє зробити керування освітленням більш гнучким:

  • прохідні вимикачі – дозволяють керувати світлом із двох точок (наприклад, у коридорі або спальні);
  • перехресні вимикачі – використовуються, коли точок керування більше двох;
  • димери – регулюють яскравість освітлення;
  • датчики руху – автоматично вмикають світло при русі;
  • терморегулятори – керують теплою підлогою.

Сьогодні розетки та вимикачі стали також елементом дизайну / Фото Schneider Electric

Дизайн як частина інтер’єру

Сьогодні розетки та вимикачі стали також елементом дизайну. Окрім пластику, рамки можуть виготовлятися з натуральних матеріалів – скла, металу, каменю, дерева чи інших декоративних матеріалів, що дозволяє легко інтегрувати їх у будь-який інтер’єр.

Грамотно спланована електрофурнітура робить житло не лише безпечним, а й значно комфортнішим у щоденному користуванні.

У підготовці матеріалу допомагали спеціалісти компанії Schneider Electric Дмитро Плакса і Максим Євтушенко.
