Однако создание эффективной системы требует понимания многих технических нюансов, где каждый кабель и правильная последовательность действий имеют решающее значение для долговечности дорогостоящего оборудования. 24 Канал объясняет, как сделать все правильно и избежать ошибок.
Смотрите также Автономность превыше всего: как сделать домашнее рабочее место независимым от блэкаутов
Как подключить солнечные панели к зарядной станции?
Процесс создания мобильной энергосистемы начинается с тщательной проверки совместимости оборудования и согласования компонентов. Не каждая солнечная панель способна эффективно работать с любой зарядной станцией. Ключевыми параметрами здесь выступают рабочее напряжение и максимальный ток.
Большинство современных станций работают в диапазоне входного напряжения от 12 до 30 вольт или от 12 до 60 вольт. Если панель выдает напряжение, превышающее возможности станции, это может привести к выходу оборудования из строя. Например, премиальные модели вроде EcoFlow RIVER 2 Pro спроектированы для работы с более высокими показателями входной энергии, что делает их более гибкими в выборе аксессуаров.
Важную роль играют физические разъемы. Самыми распространенными типами коннекторов являются MC4, DC5521, Anderson и XT60. Хотя многие производители используют универсальные стандарты, иногда для соединения панели одной марки со станцией другой нужны специальные адаптеры или оригинальные переходники. Использование качественных кабелей с достаточным сечением является критическим, поскольку дешевые аналоги вызывают значительные потери мощности и могут перегреваться во время интенсивной работы.
Для начала необходимо определиться с архитектурой соединения фотоэлектрических модулей. Существует два основных метода: последовательный и параллельный.
- Последовательное подключение увеличивает общее напряжение системы, оставляя силу тока неизменной. Это позволяет использовать более тонкие кабели и повышает эффективность работы MPPT-контроллеров (Maximum Power Point Tracking), особенно на больших расстояниях. Однако такая схема очень чувствительна к затенению: если хотя бы одна панель окажется в тени, производительность всей цепи резко упадет.
- Параллельное соединение, наоборот, суммирует силу тока, сохраняя напряжение на уровне одного модуля. Этот подход лучше работает в условиях смешанного освещения, когда часть панелей может быть затенена деревьями или сооружениями. Однако высокая сила тока требует использования более толстых и дорогих проводов для минимизации потерь.
Эффективность накопления энергии напрямую зависит от типа контроллера заряда, встроенного в систему. Контроллеры типа MPPT считаются наиболее совершенными для литий-железо-фосфатных аккумуляторов (LiFePO4). По сравнению с более старыми ШИМ-контроллерами, технология MPPT обеспечивает на 17.2% выше эффективность зарядки, поскольку она интеллектуально подстраивается под изменения солнечной активности и состояние напряжения батареи. При настройке таких систем для литий-железо-фосфатных элементов важно придерживаться специфических уровней напряжения: около 3.50 вольта на каждый элемент для основного заряда и 3.35 вольта для режима поддержки.
Одним из важнейших правил безопасности при сборке системы является строгая последовательность шагов: сначала к контроллеру заряда всегда подключается аккумулятор, и только после этого – солнечные панели. Это позволяет устройству правильно определить системное напряжение (например, 12, 24 или 48 вольт) и активировать необходимые алгоритмы защиты.
Нарушение этого порядка может привести к подаче высокого неконтролируемого напряжения от панелей непосредственно на чувствительную электронику контроллера, что часто вызывает его выход из строя.

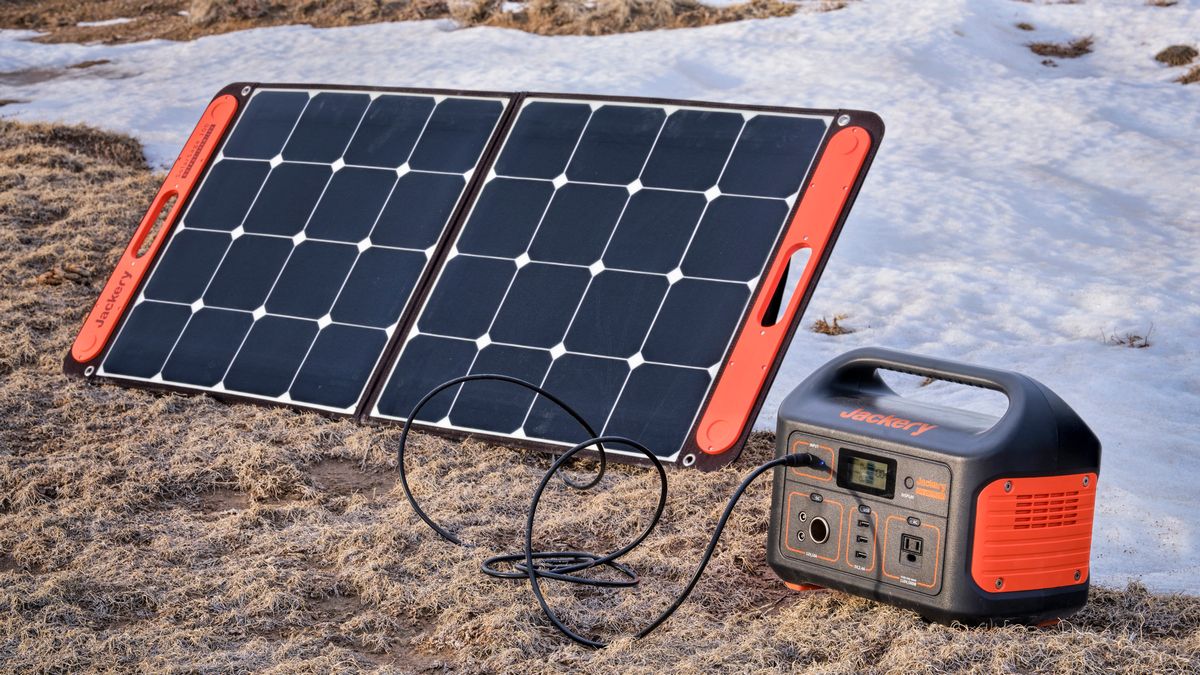

Подключение солнечных панелей к зарядной станции / Фото Depositphotos
Отдельное внимание стоит уделить интерфейсам подключения. Современные портативные станции, например EcoFlow, используют специализированные разъемы XT60i. От обычных XT60 они отличаются наличием дополнительного идентификационного пина. Этот пин сигнализирует станции, что к ней подключено именно солнечную энергию, а не автомобильный прикуриватель, что позволяет активировать режим повышенного входного тока (до 15 ампер вместо стандартных 8 ампер).
Использование неправильного кабеля может ограничить мощность зарядки на уровне около 100 – 110 ватт, даже если панели способны выдавать значительно больше.
Что надо знать, если у вас LiFePO4?
Эксплуатация литий-железо-фосфатных (LiFePO4) аккумуляторов, которые являются золотым стандартом надежности, имеет свои критические ограничения. Главное из них – категорический запрет зарядки при температуре ниже 0 градусов Цельсия. Попытка подать энергию на замерзшую батарею приводит к необратимому повреждению структуры анода из-за осаждения металлического лития, что существенно сокращает срок службы или создает риск внутреннего короткого замыкания в будущем.
Для оптимизации работы системы рекомендуется использовать MPPT-контроллеры, которые, в отличие от более дешевых PWM-аналогов, способны преобразовывать избыточное напряжение в дополнительный ток, повышая эффективность на 20 – 30 процентов.
Также не стоит забывать о регулярной очистке поверхности фотомодулей от пыли, поскольку даже тонкий слой грязи может снизить генерацию на 20 – 30 процентов.
Расположение также важно
Для достижения максимальной генерации панели следует ориентировать на юг под углом от 30 до 45 градусов к горизонту. В зимний период, когда солнце стоит низко, рекомендуется использовать метод "оверпанелинга" – подключения панелей несколько большей суммарной мощности, чем номинально может принять станция, чтобы компенсировать дефицит света. Однако при этом нельзя превышать допустимый порог напряжения.
Дополнительная безопасность
Безопасность эксплуатации требует использования автоматических выключателей или предохранителей, установленных как можно ближе к аккумулятору. Это защищает систему от коротких замыканий и критических перегрузок. Для системы на 12 вольт обычно выбирают выключатель на 40 ампер, тогда как для 24 вольт достаточно 20 ампер.
Также перед первым запуском необходимо обязательно проверить полярность с помощью вольтметра, ведь ошибка в подключении может необратимо повредить электронику.
Хранение оборудования
Особое внимание стоит уделить хранению оборудования. Хотя современные литий-железо-фосфатные батареи гораздо безопаснее старых свинцово-кислотных аналогов и имеют широкий температурный диапазон работы, их лучше держать в сухих помещениях при комнатной температуре. Это предотвращает снижение производительности и защищает внутренние компоненты от конденсата.
Регулярный мониторинг через системы управления батареей (BMS) позволяет отслеживать температуру и состояние каждого элемента, что гарантирует длительный срок службы системы – от 10 до 20 лет при бережном уходе.
Соблюдение этих технических стандартов и мер безопасности обеспечит надежную работу вашей домашней энергосистемы в течение десятилетий.
